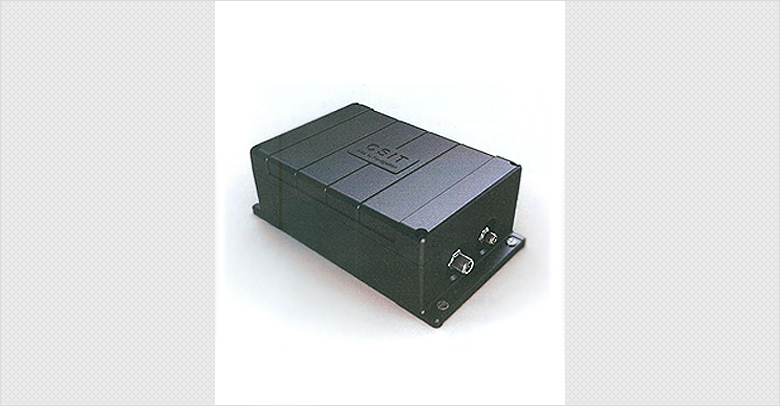

AtoN AIS

개요

항로표지 시설에 설치하여 자국의 위치 정보를 주변 항행 선박 또는 해안국에 제공하고, 주변 장비들(조류 및 기상, 태양광, 등명기 등)과 연계하여 수집된
정보를 사전에 정의된 객체에 전달하고, 육상국에서 원격으로 장비의 제어를 할 수 있는 장치

특성

ㆍIEC 62320-2, IALA A.126 과 IEC 60945 표준 준수
ㆍ배터리 수명, 전등 파손 등 AtoN장비의 상태 정보 제공
ㆍ송수신기 설정에 따라 Type 1/2/3 모드 변경 가능
ㆍType III Mode 운영시 메시지 중계(Chaining) 기능 제공
ㆍ합성(Synthetic)또는 가상(Virtual) AtoN 메시지 전송 지원
ㆍAtoN 장비 메시지 6, 8, 12, 14의 광범위한 모니터링 및 제어를 허용하는 디지털 I/O 인터페이스
ㆍAIS 메시지에 의한 송수신 모뎀 설정 변경 가능

통신 제원

ㆍBi-directional I/O : (4) RS232 38.4k BAUD
ㆍDiagnostic I/O : (1) RS232 38.4k BAUD

송신기 성능

ㆍTX Frequency Range : 156.025 ~ 162.025㎒
ㆍTuning Resolution : 25㎑
ㆍModulation : GMSK
ㆍTX Power Control : 1~12.5W
ㆍTX Power Accuracy : ±0.7㏈
ㆍTX Frequency Drift : ±500㎐
ㆍNominal Impedance : 50Ω
ㆍAntenna Connection : Type N

수신기 성능

ㆍ# of Receivers : 2
ㆍRX Frequency Range : 156.025 ~ 162.025㎒
ㆍTuning Resolution : 25㎑
ㆍDynamic Range : ≥100㏈
ㆍCo-Channel Rejection : ≥72㏈
ㆍAdj. Channel Rejection : ≥65㏈
ㆍIn-Band Blocking : ≥86㏈
ㆍNoise Figure : ≤5㏈
ㆍGPS Receiver : DGPS(RTCM, SBAS), 16CH
ㆍGPS Accuracy : 0.05㎧(DGPS mode)

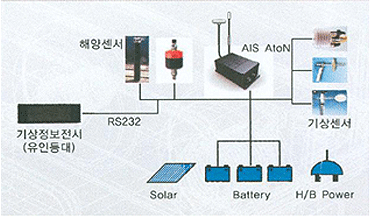

구성도
